Popis produktu

XtendLan WE-382138

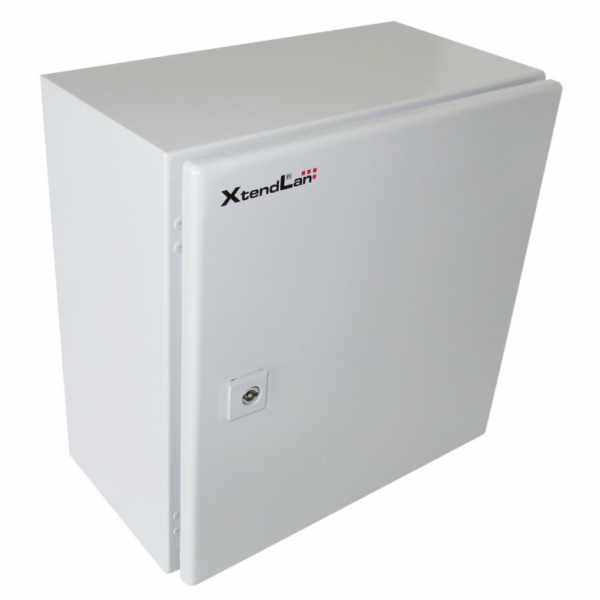

Univerzální rozvaděč 380x210x380mm (š x h x v), IP66, ocelový, šedý. Třívrstvá povrchová úprava (fosfátování, máčení v základním laku, práškový lak), zaměnitelné dveře, pevná konstrukce. Odnímatelný kryt kabelového průchodu.
Rozvaděč je vyroben z válcované oceli o tloušťce 1,5 mm.

Montážní otvory pro umístění na zeď: vždy 20mm od vnějších hran. V příslušenství uši pro uchycení nad a pod skříní s přesahem 10mm na každé straně. Odsazení od zdi při jejich užití +8mm.
V příslušenství montážní šrouby, 1x univerzální klíč.
Standardy: IEC60529, EN60529/10.91, GB4208-93

ZÁKLADNÍ SPECIFIKACE

Stupeň krytí: IP66
Rozměry: 380 x 210 x 380 mm (šířka x hloubka x výška)
Provedení:
dveře - plné, otevíratelné o 110 stupňů, montáž pravá nebo levá (uživatelsky zaměnitelné otevírání)
Těsnění dveří: pěnový polyuretan
Světlý rozměr otvoru kabelového průchodu: 303 x 63 mm
Barva: šedá, RAL 7032

Montážní deska:

tloušťka montážního panelu 2,5mm, válcovaná ocel
šířka menší o 46mm než vnější šířka skříně
výška menší o 30mm než vnější výška skříně
barva oranžová (RAL 2000)
zemnící šroub s krytkou (M8x15)
odsazení desky od zadní stěny standardně 21mm, nastavitelné do délky upevňovacích šroubů



Sestavovací schéma:



Rozměrové schéma:



Otevřený rozvaděč s instalovanou montážní deskou:



Pevné panty a zemnění dveří:



Detail zámku:



Příslušenství:
