Popis produktu

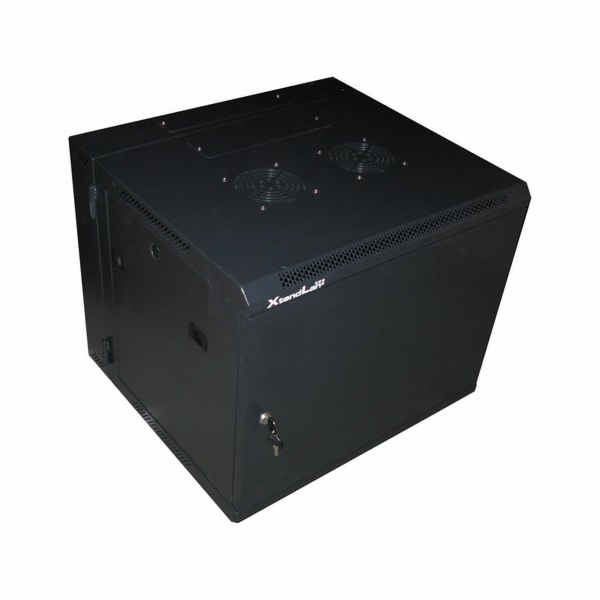

XtendLan WD-9U-65-F-BLACK

Rozvaděč je vhodný pro instalaci datových a telekomunikačních zařízení.

Univerzální dvoudílné rozvaděče jsou určené pro montáž na zeď. Rozvaděče jsou výborně řemeslně zpracovány a mají elegantní vzhled.
Vyrobeny jsou z válcované oceli, nosné části jsou z oceli tloušťky 1,5mm, ostatní z 1,2 mm oceli. Konstrukce dovoluje statickou zátěž 60kg.
Přední dveře jsou uzamykatelné. Boční panely jsou vybaveny západkami a jsou rukou odnímatelné. Je možné je vybavit zámkem, který se instaluje do připraveného otvoru.

ZÁKLADNÍ SPECIFIKACE

Formát rozvaděče: 19"
Kapacita: 9U
Stupeň krytí: IP20
Rozměry: 600 x 550 x 501 mm (šířka x hloubka x výška)
Provedení:
dveře - plné, celoplechové
zádní kryt - plný
boční kryt - plný, snadno odnímatelný, možné vybavit zámkem
horní kryt - perforovaný, s pozicemi pro dva ventilátory
Barva: černá, RAL9004

Další vlastnosti

součástí rozvaděče jsou čtyři posuvné vertikální lišty s perforací pro uchycení instalovaných zařízení
spojovací materiál (klecové matice, podložky, šrouby) je přibalen k rozvaděči
v dolní části rozvaděče je umístěn zemnící bod pro připojení zemnícího vodiče
v horní a spodní části zadního dílu a horní části předního dílu jsou umístěny prostupy pro kabeláž a jsou zakryty záslepkami
splňuje mezinárodní standard IEC 60297-2


Schéma:


klikněte pro zvětšení...


Přepravní rozměr: 67x62x57 cm


Montážní návod (cz)


Uzamykatelné přední dveře:


Uzamykatelné zadní dveře:


Zadní otevírání dveří je opatřeno zámkem. Boční panely lze snadno odejmout a je možné je rovněž vybavit zámkem.

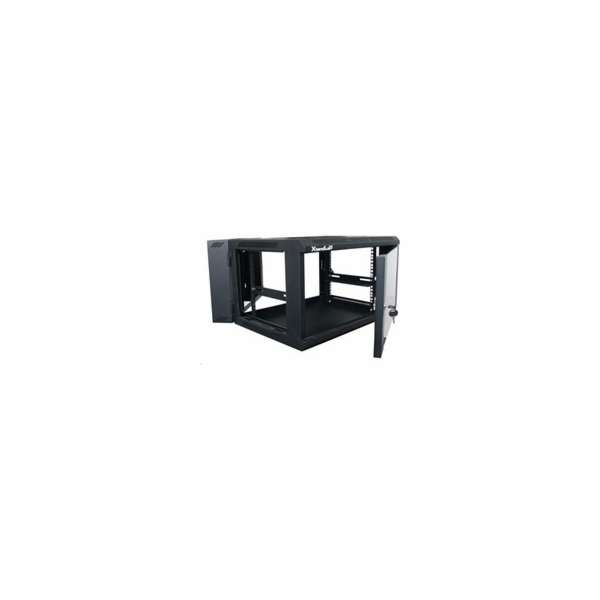

Pohled bez bočních panelů. Vetikální montážní lišty je možné posouvat dle potřeby:


Pevné otočné závěsy zadních dveří. V případě potřeby lze přední část skříně sundat ze závěsů.


V dolní části skříně je zemnící bod,


v horním krytu jsou otvory na dva ventilátory se záslepkami,


v příslušenství jsou horizontální lyžiny,


a montážní sada.
