Popis produktu

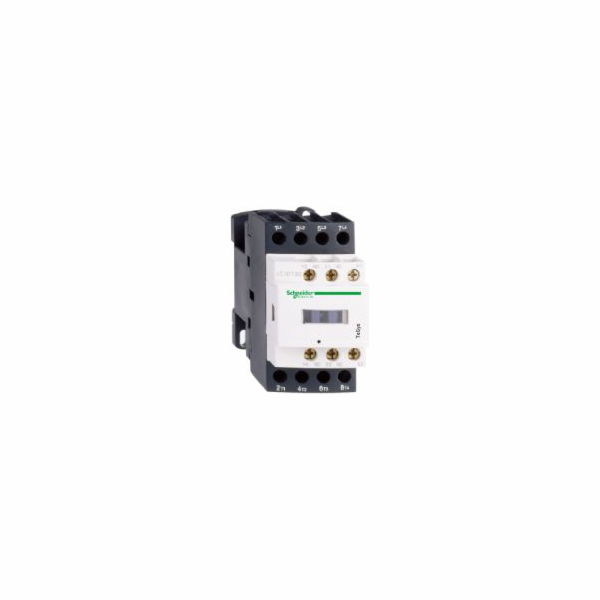

Schneider Electric LC1DT25F7 Výkonový stykač
Výkonový stykač 25A AC-1 4P 110V AC 1Z 1R (LC1DT25F7)
Popis:
Sortiment produktů TeSys D
Sortiment produktů TeSys
Jméno výrobku TeSys D
Typ produktu nebo součásti Stykač
Krátký název zařízení LC1D
aplikace Odporová zátěž
Kategorie použití AC-1
Počet pólů 4P
Kontaktní kombinace 4 NE
[Ue] jmenovité provozní napětí <= 300 V stejnosměrný proud (DC) pro silový obvod
<= 690 V střídavý proud (AC) 25...400 Hz pro silový obvod
[Ie] jmenovitý provozní proud 25 A (<= 60 °C) při <= 440 V střídavý proud (AC) AC-1 pro napájecí obvod
Typ ovládacího napětí AC 50/60 Hz
Hodnota řídicího napětí 110V AC 50/60Hz
Vestavěné pomocné kontakty 1 NO + 1 NC
[Uimp] jmenovité impulzní výdržné napětí Vyhovuje IEC 60947
Kategorie přepětí III
[Ith] jmenovitý tepelný proud 25 A při <= 60 °C pro silový obvod
10 A při <= 60 °C pro signalizační obvod
Jmenovitý spínací proud Irms 250 A při 440 V pro silový obvod podle IEC 60947
140 A střídavý proud (AC) pro signalizační obvod podle IEC 60947-5-1
250 A stejnosměrný proud (DC) pro signalizační obvod podle IEC 60947-5-1
Jmenovitá zkratová kapacita 250 A při 440 V pro silový obvod podle IEC 60947
[Icw] jmenovitý krátkodobý výdržný proud 105 A <= 40 °C 10 s výkonový obvod
210 A <= 40 °C 1 s výkonový obvod
30 A <= 40 °C 10 min. silový okruh
61 A <= 40 °C 1 min. silový obvod
100 A 1 s signalizační obvod
120 A 500 ms signalizační obvod
140 A 100 ms signalizační obvod
Hodnoty souvisejících pojistek 25 A gG při <= 690 V typ koordinace 2 pro silový obvod
40 A gG při <= 690 V typ koordinace 1 pro silový obvod
10 A gG pro obvod signalizace podle IEC 60947-5-1
Průměrná impedance 2,5 m? při 50 Hz - Ith 25 A pro silový obvod
[Ui] jmenovité izolační napětí 600 V pro silový obvod Certifikáty CSA
600 V pro silový obvod Certifikáty UL
690 V pro silový obvod podle IEC 60947-4-1
690 V pro signalizační obvod podle IEC 60947-1
600 V pro signalizační obvod Certifikáty CSA
600 V pro signalizační obvod UL certifikáty
Elektrická odolnost 0,8 Mcyklů 25 A AC-1 při Ue <= 440 V
Ztráta výkonu na pól 1,56W AC-1
Ochranný kryt S
Způsob montáže Kolejnicová
deska
Normy CSA C22.2 č. 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
Produktové certifikáty CCC
UL
RINA
GL
CSA
DNV
LROS
BV
GOST
Připojení - svorky Ovládací obvody: šroubové svorky 2 kabel(y) 1...2,5 mm2 - tuhost kabelu: ohebný - s koncovkou kabelu
Napájecí obvod: šroubové svorky 1 kabel(y) 1...4 mm2 - tuhost kabelu: ohebný - s koncovkou kabelu
Ovládací obvody: šroubové svorky 1 kabel(y) 1...4 mm2 - tuhost kabelu: flexibilní - bez koncovky kabelu
Ovládací obvody: šroubové svorky 2 kabel(y) 1...4 mm2 - tuhost kabelu: flexibilní - bez koncovky kabelu
Ovládací obvody: šroubové svorky 1 kabel(y) 1...4 mm2 - tuhost kabelu: flexibilní - s koncovkou kabelu Ovládací obvody: šroubové svorky
1 kabel(y) 1...4 mm2 - tuhost kabelu: pevný - bez koncovky kabelu
Ovládací obvody: šroubové svorky 2 kabel(y) 1...4 mm2 - tuhost kabelu: pevný - bez koncovky kabelu Napájecí obvod
: šroubové svorky 1 kabel(y) 1...4 mm2 - tuhost kabelu: pružný - bez koncovky kabelu
Výkonový obvod: šroubové svorky 2 kabel(y) 1...4 mm2 - tuhost kabelu: ohebný - bez konce kabelu Napájecí obvod: šroubové svorky
2 kabel(y) 1...2,5 mm2 - tuhost kabelu: ohebný - s koncovkou kabelu
Výkonový obvod: šroubové svorky 1 kabel(y) 1...4 mm2 - tuhost kabelu: pevný - bez koncovky kabelu Napájecí obvod
: šroubové svorky 2 kabel(y) 1...4 mm2 - tuhost kabelu: pevný - bez koncovky kabelu
Utahovací moment Výkonový obvod: 1,7 Nm - na šroubové svorky - s plochým šroubovákem O 6 mm
Výkonový obvod: 1,7 Nm - na šroubové svorky - s křížovým šroubovákem č. 2
Ovládací obvody: 1,7 Nm - na šroubové svorky - s plochým šroubovákem O 6 mm
Ovládací obvody: 1,7 Nm - včetně šroubových svorek - s křížovým šroubovákem č. 2
Pracovní čas 4...19 ms otevření
12...22 ms ZAVÍR
Úroveň zabezpečení a spolehlivosti B10d = 1369863 stykačový cyklus s jmenovitou zátěží podle EN/ISO 13849-1
B10d = 20000000 stykačový cyklus s mechanickým zatížením podle EN/ISO 13849-1
Mechanická síla 15 Mcyklů
Frekvence připojení 3600 cyklů/h při <= 60 °C

Doplňkové parametry
Technologie cívky Bez vestavěného modulu svodiče přepětí
Rozsah řídicího napětí 0,3...0,6 Uc mizení, přerušení při 60 °C, střídavý proud (AC) 50/60 Hz
0,8...1,1 Uc pracující při 60 °C, střídavý proud (AC) 50 Hz
0,85... 1,1 Uc pracující při 60 °C, střídavý proud (AC) 60 Hz
Snap spotřeba energie ve VA 70 VA při 20 °C (cos ? 0,75) 60 Hz
70 VA při 20 °C (cos ? 0,75) 50 Hz
Spotřeba energie ve VA 7,5 VA při 20 °C (cos ? 0,3) 60 Hz
7 VA při 20 °C (cos ? 0,3) 50 Hz
Odvod tepla 2...3 W při 50/60 Hz
Typ pomocných kontaktů Mechanicky připojený typ (1 NO + 1 NC) podle IEC 60947-5-1
Typ zrcadlového kontaktu (1 NC) podle IEC 60947-4-1
Kmitočet signalizačního obvodu 25...400 Hz
Minimální spínací proud 5 mA pro signalizační obvod
Minimální vypínací napětí 17V pro signalizační obvod
Čas bez signálů 1,5 ms při vypínání (mezi kontakty NC a NO)
1,5 ms během sepnutí (mezi kontakty NC a NO)
Izolační odpor > 10 M? pro signalizační obvod

Pracovní prostředí
stupeň ochrany IP Čelní deska IP2x podle IEC 60529
Ochranný účinek TH podle IEC 60068-2-30
Stupeň znečištění 3
Okolní teplota pro provoz zařízení -5...60 °C
Okolní teplota pro skladování -60...80 °C
Přípustná teplota okolního vzduchu v okolí zařízení -40...70 °C při Uc
Pracovní výška (v metrech nad mořem) 3000 m bez teplotního snížení
Ohnivzdornost 850 °C podle IEC 60695-2-1
Ohnivzdorný V1 podle UL 94
Mechanická odolnost Vibrační stykač rozepnutý 2 Gn, 5...300 Hz
Vibrační stykač sepnutý 4 Gn, 5...300 Hz
Stykač otřesů otevřený 10 Gn po dobu 11 ms
Stykač otřesů sepnutý 15 Gn po dobu 11 ms
Výška 85 mm
Šířka 45 mm
Hloubka 92 mm
Hmotnost produktu 0,365 kg

---
