Popis produktu

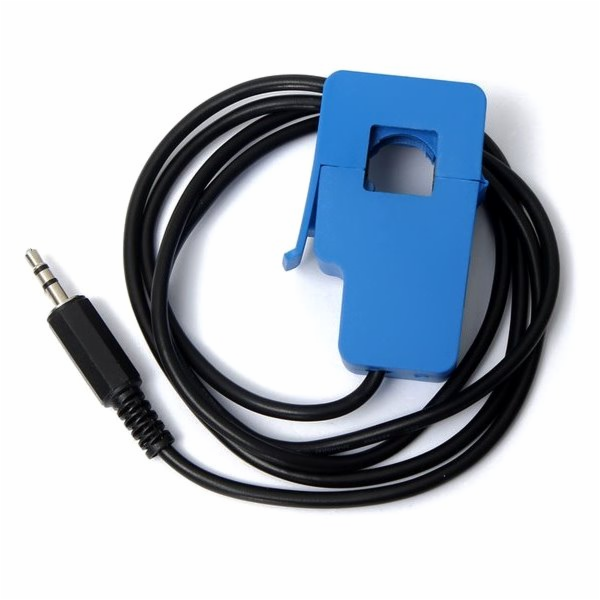

Tinycontrol proudový senzor do 30 A

Neinvazivní proudový transformátor SCT-013-030 pro měření proudu nepřímou metodou . Výstupní střídavé napětí je úměrné proudu v hlavním vodiči a je určen pro LAN ovladač V3 .

Měření je nutné provádět pouze na jednom vodiči, a ne na celém kabelu, kde teče proud oběma směry. Senzor se připojuje na vstupy INPA1-4 a GND pro tyto vstupy. Je dodáván včetně 3,5 mm jack konektoru (samec), který je možné ustřihnout v požadované délce nebo k LAN ovladači připojit 3,5 mm jack konektor (samice) se zapojením viz fotky.

TECHNICKÉ SPECIFIKACE

AC rozsah proudu: 0-30 A (AC)
Maximální průměr měřeného vodiče: 12 mm
Zabudovaný vzorkovací odpor: 62 Ohm
Výstupní napětí střídavě: 0-1 V (AC)
Délka kabelu: 1 m
Hmotnost: 45 g


Způsob zapojení čidla k LAN ovladači v3 naleznete v manuálu .

---
