Popis produktu

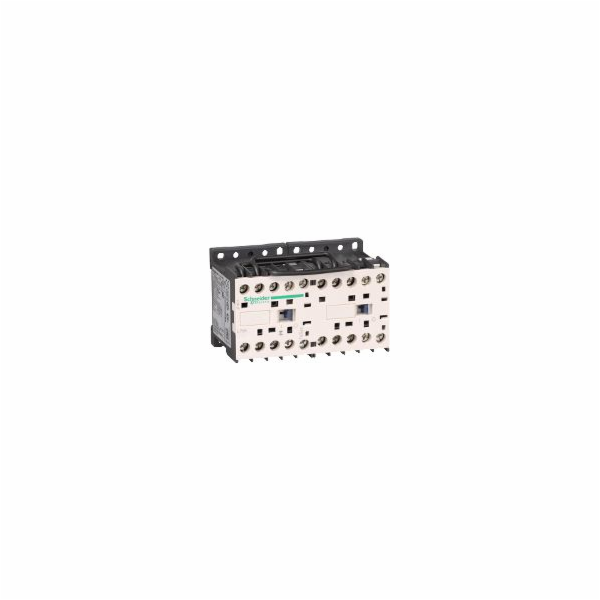

Schneider otočení stykače 6a 3kW 24V DC (LP5K0610BW3)
Reverzní stykač 6A 3kW 24V DC (LP5K0610BW3)



Popis:

Sortiment produktů TeSys K
Sortiment produktů TeSys
Jméno výrobku TeSys K
Typ produktu nebo součásti reverzační stykač
Krátký název zařízení LP5K
Aplikace zařízení Řízení
aplikace Kontrola motoru
Kategorie použití AC-3
AC-4
Prezentace zařízení Montováno pomocí reverzibilní napájecí lišty
Počet pólů 3P
Kontaktní kombinace 3 NE
[Ue] jmenovité provozní napětí 690 V AC 50/60 Hz pro silový obvod
<= 690 V AC 50/60 Hz pro obvod signál
[Ie] jmenovitý provozní proud 6 A při <= 440 V AC AC-3 pro silový obvod
Výkon motoru v kW 3 kW při 440 V AC 50/60 Hz
3 kW při 500...600 V AC 50/60 Hz
3 kW při 660...690 V AC 50/60 Hz
1,5 kW při 220...230 V AC 50/ 60 Hz
2,2 kW při 380...415 V AC 50/60 Hz
3 kW při 480 V AC 50/60 Hz 60 Hz
Typ ovládacího napětí DC nízká spotřeba
Hodnota řídicího napětí 24V DC
Vestavěné pomocné kontakty 1 č
[Uimp] jmenovité impulzní výdržné napětí 8 kV
Kategorie přepětí III
[Ith] jmenovitý tepelný proud 20 A při <= 50 °C pro silový obvod
10 A při <= 50 °C pro signální obvod
Jmenovitý zapínací proud Irms 110 A AC pro napájecí obvod vyhovující NF C 63-110
110 A AC pro napájecí obvod vyhovující IEC 60947
110 A AC pro signální obvod vyhovující IEC 60947
Jmenovitá zkratová kapacita 110 A při 415 V v souladu s IEC 60947
110 A při 440 V v souladu s IEC 60947
80 A při 500 V v souladu s IEC 60947
110 A při 220...230 V v souladu s IEC 60947 v
souladu s A001 A001 podle IEC 60947
70 A při 660...690 V v souladu s IEC 60947
[Icw] jmenovitý krátkodobý výdržný proud 90 A <= 50 °C 1 s silový obvod
85 A <= 50 °C 5 s silový obvod
80 A <= 50 °C 10 s silový obvod
60 A <= 50 °C 30 s silový obvod
45 A <= 50 ° C 1 min. silový okruh
40 A <= 50 °C 3 min. silový obvod
80 A 1 s signalizační obvod
90 A 500 ms signalizační obvod
110 A 100 ms signalizační obvod
20 A <= 50 °C >= 15 s silový obvod
Hodnoty souvisejících pojistek 25 A gG při <= 440 V pro silový obvod
25 A aM pro silový obvod
10 A gG pro signalizační obvod v souladu s IEC 60947
10 A gG pro signalizační obvod v souladu s VDE 0660
Průměrná impedance 3 mOhm při 50 Hz - Ith 20 A pro napájecí obvod
[Ui] jmenovité izolační napětí 690 V pro signalizační obvod vyhovující IEC 60947-4-1
690 V pro signalizační obvod vyhovující IEC 60947-5-1
600 V pro signalizační obvod vyhovující UL 508
600 V pro silový obvod vyhovující CSA C22.2 č. 14
600 V pro signalizační obvod vyhovující CSA C22.2 č. 14
690 V pro silový obvod vyhovující IEC 60947-4-1
600 V pro silový obvod vyhovující UL 508
Elektrická odolnost 1,3 Mcykly 6 A AC-3 při Ue <= 440 V
Typ blokování Mechanické
Způsob montáže Kolejnicová
deska
standardy BS 5424
VDE 0660
NF C 63-110
IEC 60947
Certifikace produktů ČSA
UL
Připojení - svorky Šroubové svorky 1 kabel(y) 1,5...4 mm2 - tuhost kabelu: pevné
Šroubové svorky 1 kabel(y) 0,75...4 mm2 - tuhost kabelu: flexibilní - bez konce kabelu
Šroubové svorky 1 kabel(y) 0,34.. .2,5 mm2 - tuhost kabelu: flexibilní - s koncovkou kabelu Šroubové svorky
2 kabel(y) 1,5...4 mm2 - tuhost kabelu: pevný
Šroubové svorky 2 kabel(y) 0,75...4 mm2 - tuhost kabelu: flexibilní - bez konec kabelu
Šroubové svorky 2 kabel(y) 0,34...1,5 mm2 - tuhost kabelu: flexibilní - s koncovkou kabelu
Utahovací moment 1,3 Nm - na šroubové svorky - se šroubovákem Phillips č. 2
1,3 Nm - na šroubové svorky - se šroubovákem plochým O 6 mm
Pracovní čas 10...20 ms vybití cívky a otevření NO
30...40 ms nabití cívky a uzavření NO
Úroveň zabezpečení a spolehlivosti B10d = 1369863 cyklový stykač s jmenovitou zátěží podle EN/ISO 13849-1
B10d = 20000000 cyklový stykač s mechanickou zátěží podle EN/ISO 13849-1
Mechanická síla 5 Mcyklů
Frekvence spínání 3600 cyklů/hod

Doplňkové parametry
Technologie cívky Vestavěná obousměrná tlumicí dioda
Rozsah řídicího napětí 0,7...1,30 Uc při <= 50 °C provozní
0,1...0,7 Uc při <= 50 °C zmizení, přerušení
Spotřeba energie tah ve W 1,8W při 20°C
Udržení spotřeby energie ve W 1,8W při 20°C
Odvod tepla 1,8 W
Typ pomocných kontaktů Instantní typ 1 NO
Minimální spínací proud 5 mA pro signalizační obvod
Minimální vypínací napětí 17V pro signalizační obvod
Nepřekrývající se vzdálenost 0,5 mm
Izolační odpor > 10 M? pro signalizační obvod
Rozsah výkonu motoru AC-3 0,55...1 kW 200...240 V 3 fáze
0,55...1 kW 380...440 V 3 fáze
0,55...1 kW 480...500 V 3 fáze
1,1...2 kW 200. ..240 V 3 fáze
1,1...2 kW 380...440 V 3 fáze
2,2...3 kW 380...440 V 3 fáze
2,2...3 kW 480...500 V 3 fáze
0. ...0,5 kW 200...240 V 3 fáze
0...0,5 kW 380...440 V 3 fáze
0...0,5 kW 480...500 V 3 fáze
1,1...2 kW 480.. 500V 3 fáze
Typ spouštěče motoru Reverzní stykač
Napětí cívky stykače Nízká spotřeba 24V DC

Pracovní prostředí
Stupeň ochrany IP IP2x podle VDE 0106
Ochranný účinek TC podle IEC 60068
TC podle DIN 50016
Okolní teplota pro provoz zařízení -25...50 °C
Okolní teplota pro skladování -50...80 °C
Provozní nadmořská výška (v metrech nad mořem) 2000 m bez snížení teploty
ohnivzdornost V1 vyhovující UL 94
Požadavek 2 vyhovující NF F 16-101
Požadavek 2 vyhovující NF F 16-102
Mechanická odolnost Stykač rázů sepnut, osa Z 15 Gn po dobu 11 ms IEC 60068-2-27
Stykač rázů sepnut, osa Z 10 Gn po dobu 11 ms IEC 60068-2-27
Stykač vibrací sepnut 4 Gn, 5...300 Hz IEC -20068 -6
Vibrační stykač otevřen 2 Gn, 5...300 Hz IEC 60068-2-6
Rázový stykač rozepnut v ose X 10 Gn na 11 ms IEC 60068-2-27
Rázový stykač rozepnut v ose Y 6 Gn na 11 ms IEC 60068 -2-27
Stykač rázů sepnut, osa X 15 Gn po dobu 11 ms IEC 60068-2-27
Stykač rázů sepnut, osa Y 10 Gn po dobu 11 ms IEC 60068-2-27
Výška 58 mm
Šířka 90 mm
Hloubka 57 mm
Hmotnost produktu 0,49 kg

---
