Popis produktu

Produktová řada TeSys

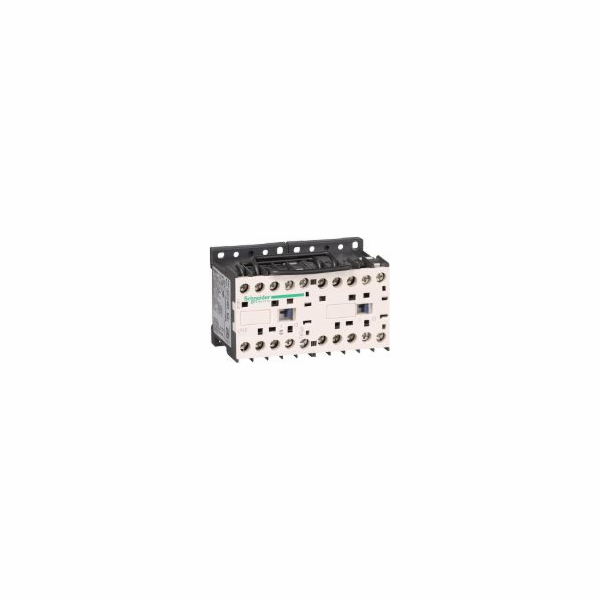

Název produktu TeSys K
Typ produktu nebo součásti Reverzní stykač
Zkrácený název zařízení je LP2K
Aplikace ovládání zařízení
Aplikace Odporová zátěž
Ovládání motoru
Kategorie použití AC-3
AC-4
AC-1
Prezentace zařízení Montováno pomocí reverzibilní napájecí lišty
Počet pólů 3P
Kontaktní kombinace 3 NO
[Ue] jmenovité provozní napětí 690 V střídavý proud (AC) 50/60 Hz pro silový obvod
<= 690 V střídavý proud (AC) 50/60 Hz pro signalizační obvod
[Ie] jmenovitý provozní proud 20 A (<= 50 °C) při <= 440 V střídavý proud (AC) AC-1 pro napájecí obvod
16 A (<= 70 °C) při 690 V střídavý proud (AC) AC-1 pro napájecí obvod
12 A při <= 440 V střídavý proud (AC) AC-3 pro silový obvod
Výkon motoru v kW 3 kW při 220...230 V střídavý proud (AC) 50/60 Hz
4 kW při 480 V střídavý proud (AC) 50/60 Hz
4 kW při 500...600 V střídavý proud (AC) 50/60 Hz
4 kW při 660...690 V střídavý proud (AC) 50/60 Hz
5,5 kW při 380...415 V střídavý proud (AC) 50/60 Hz
5,5 kW při 440 V střídavý proud (AC) 50/60 Hz
Typ ovládacího napětí DC STANDARD
Hodnota řídicího napětí 24 V DC
Vestavěný 1 NC pomocný kontakt
[Uimp] jmenovité impulzní výdržné napětí 8 kV
Kategorie přepětí III
[Ith] jmenovitý tepelný proud 20 A při <= 50 °C pro silový obvod
10 A při <= 50 °C pro signalizační obvod
Jmenovitý spínací proud Irms 110 A střídavý proud (AC) pro signalizační obvod podle IEC 60947
144 A střídavý proud (AC) pro silový obvod podle NF C 63-110
144 A střídavý proud (AC) pro silový obvod podle IEC 60947
Jmenovitá zkratová kapacita 110 A při 440 V podle IEC 60947
80 A při 500 V podle IEC 60947
70 A při 660...690 V podle IEC 60947
[Icw] jmenovitý krátkodobý výdržný proud 80 A 1s signalizační obvod
90 A 500 ms signalizační obvod
110 A 100 ms signalizační obvod
115 A <= 50 °C 1s silový obvod
105 A <= 50 °C 5 s silový obvod
100 A <= 50 °C 10 s silový obvod
75 A <= 50 °C 30 s silový obvod
55 A <= 50 °C 1 min. napájecí obvod
50 A <= 50 °C 3 min. napájecí obvod
25 A <= 50 °C >= 15 s napájecí obvod
Kombinovaná pojistka 25 A gG při <= 440 V pro silový obvod
25 AM pro silový obvod
10 A gG pro signalizační obvod podle IEC 60947
10 A gG pro signalizační obvod podle VDE 0660
Průměrná impedance 3 mOhm při 50 Hz - Ith 20 A pro napájecí obvod
[Ui] jmenovité izolační napětí 690 V pro signalizační obvod podle IEC 60947-4-1
690 V pro signalizační obvod podle IEC 60947-5-1
600 V pro signalizační obvod dle UL 508
600 V pro silový obvod dle CSA C22.2 č.14
600 V pro signalizační obvod dle CSA C22.2 č.14
690 V pro silový obvod podle IEC 60947-4-1
600 V pro silový obvod dle UL 508
Elektrická odolnost 0,3 Mcyklů 20 A AC-1 při Ue <= 440 V
1,3 Mcykly 12 A AC-3 při Ue <= 440 V
Typ zamykání Mechanický
Způsob montáže Kolejnice
Talíř
Normy NF C 63-110
VDE 0660
IEC 60947
BS 5424
UL produktové certifikace
CSA
Připojení - svorky Šroubové svorky 1 kabel(y) 1,5...4 mm2 - tuhost kabelu: konstantní
Šroubové svorky 1 kabel(y) 0,75...4 mm2 - tuhost kabelu: flexibilní - bez koncovky kabelu
Šroubové svorky 1 kabel(y) 0,34...2,5 mm2 - tuhost kabelu: flexibilní - s koncovkou kabelu
Šroubové svorky 2 kabel(y) 1,5...4 mm2 - tuhost kabelu: pevná
Šroubové svorky 2 kabel(y) 0,75...4 mm2 - tuhost kabelu: flexibilní - bez koncovky kabelu
Šroubové svorky 2 kabel(y) 0,34...1,5 mm2 - tuhost kabelu: flexibilní - s koncovkou kabelu
Utahovací moment 1,3 N.m - na šroubové svorky - pomocí křížového šroubováku č
1,3 N.m - vč. šroubových svorek - plochým šroubovákem O 6 mm
Pracovní doba 10 ms vybití cívky a otevření NO
30...40 ms nabíjení cívky a NO zavírání
Úroveň bezpečnosti a spolehlivosti B10d = 1369863 stykačový cyklus s nominální zátěží podle EN/ISO 13849-1
B10d = stykač 20000000 cyklů s mechanickým zatížením podle EN/ISO 13849-1
Mechanická pevnost 5 Mcyklů
Frekvence spínání 3600 cyklů/h

Doplňkové parametry
Rozsah řídicího napětí 0,8...1,15 Uc při <= 50 °C provozu
0,1...0,75 Uc při <= 50 °C vymizení, cut-off
Spotřeba energie přitahující ve W 3 W při 20 °C
Spotřeba energie ve W 3 W při 20 °C
3W odvod tepla
Typ pomocných kontaktů Okamžitý typ 1 NC
Minimální spínací proud 5 mA pro signalizační obvod
Minimální vypínací napětí 17 V pro obvod signalizace
Vzdálenost bez přesahu 0,5 mm
Izolační odpor > 10 M? pro obvod signalizace

Pracovní prostředí
Třída ochrany IP IP2x podle VDE 0106
Ochranný účinek TC podle IEC 60068
TC podle DIN 50016
Okolní teplota pro provoz zařízení -25...50 °C
Okolní teplota pro skladování -50...80 °C
Provozní výška (v metrech nad mořem) 2000 m bez snížení teploty
Požární odolnost V1 dle UL 94
Požadavek 2 podle NF F 16-101
Požadavek 2 podle NF F 16-102
Mechanická odolnost Rázový stykač sepnutý, osa Z 15 Gn po dobu 11 ms IEC 60068-2-27
Stykač rázů otevřený, osa Z 10 Gn po dobu 11 ms IE

---
