Popis produktu

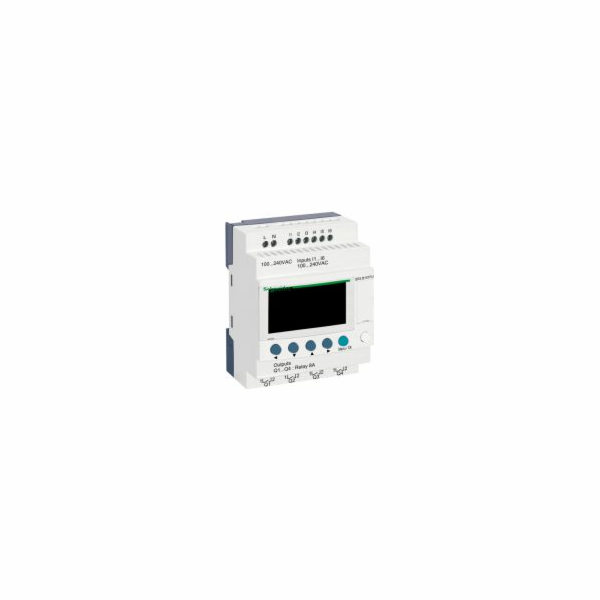

Modulární inteligentní relé Zelio Logic 240V RTC/LCD (SR3B101FU)

parametry:

Místní zobrazení S
Počet řádků regulačního diagramu 0...500 s programováním FBD
0...240 s programováním v žebříčku
doba cyklu 6...90 ms
Doba zálohování 10 let při 25 °C
Posun hodin 6 s/měsíc při 25 °C
12 min/rok při 0...55 °C
Diagnostika paměti Paměť programu při každém zapnutí
Jmenovité napájecí napětí [Us] 100...240V
Limity výstupního napětí 85...264V
Frekvence napájení 50/60 Hz
napájecí proud 30 mA při 240 V (bez nástavců)
40 mA při 240 V (s nástavci)
80 mA při 100 V (s nástavci)
80 mA při 100 V (bez nástavců)
Spotřeba energie ve VA 12 VA s nástavci
7 VA bez nástavců
Izolační napětí 1780V
Typ zabezpečení Proti zpětnému přepólování svorek (neprovedeny řídicí instrukce)
Diskrétní vstupní číslo 6
Diskrétní vstupní napětí 100...240VAC
Diskrétní vstupní proud 0,6 mA
Diskrétní vstupní frekvence 47...53Hz
57...63Hz
Stav napětí 1 zaručen >= 79V pro diskrétní vstup
Stav napětí 0 zaručen <=40V pro diskrétní vstup
Aktuální stav 1 zaručen > 0,17 mA pro diskrétní vstup
Aktuální stav 0 zaručeno < 0,5 mA pro diskrétní vstup
Vstupní impedance 350 kohm (diskrétní vstup)
Počet výstupů 4 reléové výstupy
Limity výstupního napětí 24...250 V AC
5...30 V DC (reléový výstup)
Typ kontaktu a uspořádání NO pro reléový výstup
Výstupní tepelný proud 8 A pro všechny 4 výstupy (reléový výstup)
Elektrická odolnost 500000 cyklů AC-12 při 230 V, 1,5 A pro reléový výstup podle EN/IEC 60947-5-1
500000 cyklů AC-15 při 230 V, 0,9 A pro reléový výstup podle EN/IEC 60947-5-1
500000 cyklů DC-12 při 24 V, 1,5 A pro reléový výstup podle EN/IEC 60947-5-1
500000 cyklus DC-13 při 24 V, 0,6 A pro reléový výstup podle EN/IEC 60947-5-1
Spínací kapacita v mA >= 10 mA při 12 V (výstup relé)
Provozní rychlost v Hz 0,1 Hz (na Ie) pro reléový výstup
10 Hz (bez zátěže) pro reléový výstup
Mechanická síla 10000000 cyklů (reléový výstup)
Jmenovité impulzní výdržné napětí [Uimp] 4 kV podle EN/IEC 60947-1 a EN/IEC 60664-1
Hodiny S

---
