Popis produktu

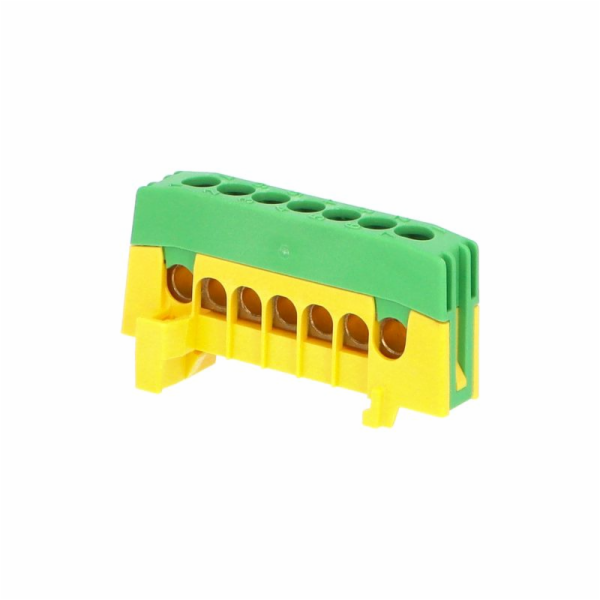

Můstek PE 7-F2 (svorkovnice 7x16mm2), krytý IP20, zeleno-žlutý, 63A, na DIN, rozměr 60x12x27mm. Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Značka
POLLMANN
Svorky hlavního vedení
Jmenovitý proud
63 A

Způsob montáže
Na DIN lištu

Šířka
60 mm

Výška
27 mm

Hloubka
12 mm

Typ připojení
Šroubovací

Počet pólů
1

Bezpečné na dotyk
Ano

Počet vstupů
7

Vhodný pro vodiče s jemnými drátky
Ne

Vhodné pro pevná jádra
Ano

Vhodné pro vícelankové vodiče
Ano

Vhodné pro jemno drátové vodiče bez koncovek
Ne

Vhodné pro jemně zapojené vodiče
Ne

Vhodné pro jemně zapojené vodiče bez koncovek
Ne

Přístup průřezu vodiče
1.5 - 16 mm2

Přístup průřezu vodiče AWG
6 - 16 mm2

---
