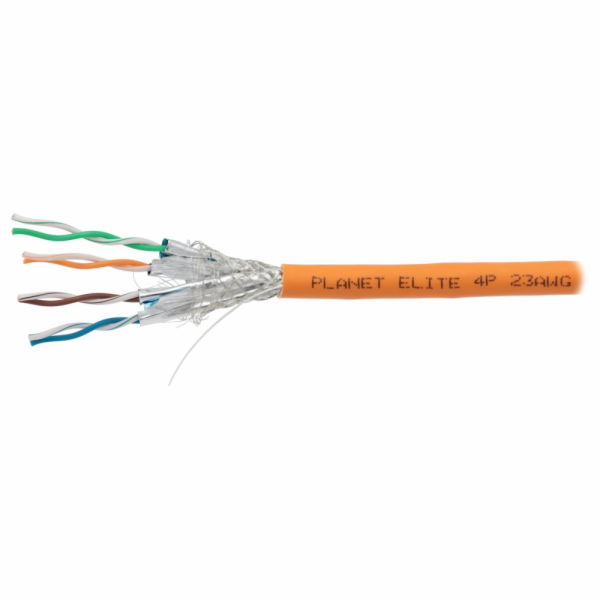

PLANET Elite kabel FTP, drát, Cat 6a, 4pár, 600MHz, LS0H, stíněný každý pár, oranžový, Dca, balení 500m
PLANET Elite kabel FTP, drát, Cat 6a, 4pár, 600MHz, LS0H, stíněný každý pár, oranžový, Dca, balení 500m
Dostupnost: Ano, centrál. sklad
Part no.: KAB-FTP7-D-PVC-P
Kód produktu: 115151601
Výrobce: Planet
Potřebujete více informací?
484800850 po-pá 8:00-16:30 |
Popis produktu
PLANET FTP Cat7 500 mKabel kategorie Cat7 , 600 MHz, 4pár, drát, FTP (S/FTP) , každý pár je stíněný zvlášť + celkové opletení (cca 40 %), ripcord, balení 500 m na dřevěném bubnu , oranžová barva, cena za balení.
Kabel pro realizaci sítí Gigabit 1000 Base-T & Base-TX, 10Gbit Ethernet 10G Base-T a aplikace do 600 MHz (data, CATV, voice).
ZÁKLADNÍ SPECIFIKACE
Mechanické parametry:
Počet párů: 4
Vodič: AWG 23, Cu (měď), drát
Izolace vodičů: PE (polyethylen)
Stínění: každý pár v samostatném stínění (Al fólie) + TC, CU, Al opletení (40% pokrytí)
Vnější izolace pláště: LS0H (LSZH)
Balení: dřevěný buben po 500 m
Potisk: metráž, průmyslové standardy
Barevné značení: na všech vodičích, vnější izolace oranžová
Instalační teplota: -30 až +50 °C
Elektrické parametry:
Impedance: 100 ± 15 Ω
Kapacitance max.: 4,6 nF/100 m -->
Stejnosměrný odpor max: 75 Ω/km
Stejnosměrný rozdíl v odporech párů max: 3 % -->
Kapacitance nesymetrická (páry vůči zemi) max: 160 pF/100m
Zpoždění mezi páry max: 30 ns/100m -->
Rychlost šíření signálu: 0,78 c
Splněné normy & Standardy:
ČSN EN 50267-2-2, ČSN EN 50267-2-3 • kyselost plynů vznikajících při hoření
ČSN EN 61034-2 • hustota kouře
ČSN EN 60332-1-2 • nehořlavost/šíření plamene kabelu
ISO/IEC 11801 • požadavky a design strukturované kabeláže
TIA-568-C.2 • technické požadavky (výkon a kvalita kabelů)
Ostatní download
ELEKTRICKÉ CHARAKTERISTIKY při 20 °C
Stejnosměrný odpor
max. 75 Ω/km (plný/drát), 145 Ω/km (lanko)
Kapacitní nevyváženost
160 pF/100m
Charakteristická impedance
100 ± 15 Ω
Rychlost šíření
přibl. 78% (plný/drát), 70% (lanko)
Frekvence (MHz)
RL ≥ dB
ATT ≤ dB/100m
NEXT ≥ dB
PHASEDELAY ±ns/100m
PSNEXT ≥ dB
ELFEXT ≥ dB/100m
PSELFEXT ≥ dB/100m
1 27.0 2.0 78.0 570.0 75.0 78.0 75.0
4 30.0 3.7 78.0 552.0 75.0 78.0 75.0
8 24.5 5.3 78.0 546.7 75.0 75.9 72.9
10 32.0 5.9 78.0 545.4 75.0 74.0 71.0
16 32.0 7.4 78.0 543.0 75.0 69.9 66.9
20 25.0 8.3 78.0 542.0 75.0 68.0 65.0
25 24.3 9.3 78.0 541.2 75.0 66.0 63.0
31.25 35.0 10.4 78.0 540.4 75.0 64.1 61.1
62.5 33.0 14.9 75.5 538.6 72.5 58.1 55.1
100 32.0 19.0 72.4 537.6 69.4 54.0 51.0
200 30.0 27.5 67.9 536.5 64.9 48.0 45.0
250 25.0 31.0 66.4 536.3 63.4 46.0 43.0
300 25.0 34.2 65.2 536.1 62.2 44.5 41.5
600 23.0 50.1 60.7 535.5 57.7 38.4 35.4
