Popis produktu

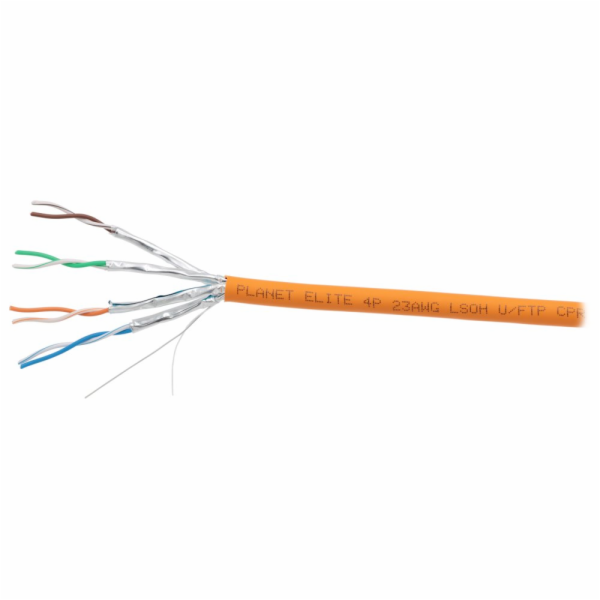

PLANET FTP Cat6a 500 m

Kabel kategorie Cat6A , třída EA, 500 MHz, 4pár, drát, FTP , každý pár je stíněný zvlášť, ripcord, zemnící vodič, balení 500 m na dřevěném bubnu , oranžová barva, cena za balení.
Kabel pro realizaci sítí Gigabit 1000 Base-T, 2G FC-Base-T a 10Gbit Ethernet 10G Base-T a aplikace Cat6a/Class EA do 500 MHz.

ZÁKLADNÍ SPECIFIKACE

Mechanické parametry:
Počet párů: 4
Vodič: AWG 23, Cu (měď), drát
Izolace vodičů: PE (polyethylen)
Stínění: každý pár v samostatném stínění (Al fólie)
Vnější izolace pláště: LS0H (LSZH)

Balení: dřevěný buben po 500 m
Potisk: metráž, průmyslové standardy
Barevné značení: na všech vodičích, vnější izolace oranžová
Instalační teplota: -30 až +50 °C

Elektrické parametry:
Impedance: 100 ± 15 Ω
Kapacitance max.: 4,6 nF/100 m -->
Stejnosměrný odpor max: 75 Ω/km
Stejnosměrný rozdíl v odporech párů max: 3 % -->
Kapacitance nesymetrická (páry vůči zemi) max: 160 pF/100m
Zpoždění mezi páry max: 30 ns/100m -->
Rychlost šíření signálu: 0,74 c

Splněné normy & Standardy:

ČSN EN 50267-2-2, ČSN EN 50267-2-3 • kyselost plynů vznikajících při hoření
ČSN EN 61034-2 • hustota kouře
ČSN EN 60332-1-2 • nehořlavost/šíření plamene kabelu
ISO/IEC 11801 • požadavky a design strukturované kabeláže
TIA-568-C.2 • technické požadavky (výkon a kvalita kabelů)




Ostatní download





ELEKTRICKÉ CHARAKTERISTIKY při +20 °C


Stejnosměrný odpor
max. 75 Ω/km


Kapacitní nerovnováha
160 pF/100m


Charakteristická impedance
100 ± 15 Ω


Rychlost šíření
cca 74 %


Frekvence (MHz)
RL ≥ dB
Útlum (ATT) ≤ dB/100m
NEXT ≥ dB
PSNEXT ≥ dB
ELFEXT ≥ dB/100m
PSELFEXT ≥ dB/100m
PSAACRF ≥ dB


1 20,0 2,1 75,3 72,3 67,8 64,8 67,0


4 23,0 3,8 66,3 63,3 55,8 52,8 66,2


10 25,0 5,9 60,3 57,3 43,9 44,8 58,2


16 25,0 7,5 57,2 54,2 43,7 40,9 54,1


31,2 23,6 10,5 52,9 49,9 37,9 34,9 48,3


62,5 21,5 15,4 48,4 45,4 31,9 28,9 42,3


100 20,1 19,1 45,3 42,3 27,8 24,8 38,2


200 18,0 27,6 40,8 37,8 22,0 19,0 32,2


250 17,3 31,1 39,3 36,3 20,0 17,0 30,2


300 17,3 34,3 38,1 35,1 18,5 15,5 28,7


500 17,3 45,3 34,8 31,8 13,8 10,8 24,2

---
