Popis produktu

Optický kabel XtendLan DROP FTTx, 4x 9/125 SM, G.657A, LS0H, černý, cívka 500m

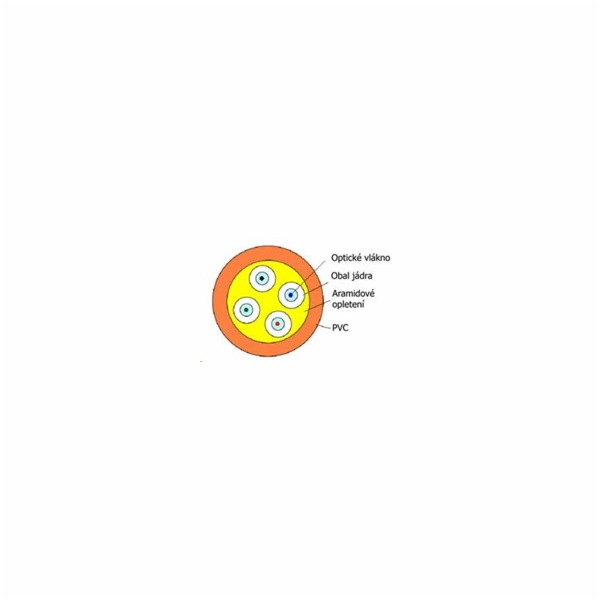

Ultraohebný optický kabel pro koncové rozvody, standard G.657A. Kulatý, průměr 3,6 mm. Singlemode 9/125 um, 4 vlákna, LS0H opláštění. Vlákna v primární ochraně 250 um, vedena středem a obalena kevlarem.
Kabel možno instalovat s velmi malým poloměrem ohybu. Nízká hmotnost (11 g/m) při solidní pevnosti v tahu 1000 N. Cívka 500 m (7,5 kg). Barva černá.
Optický kabel pro koncová vedení s optickým vláknem G.657, kterému nevadí velmi malý poloměr ohybu.
Kabel je určen pro zakončení vedení, nechráněnou venkovní instalaci, typicky je používán i převěsy až na 150 m.



Základní specifikace


Počet optických vláken:
4


Typ vlákna:
9/125 µm, dle ITU-G.657A, splňuje požadavky G.652d


Primární ochrana:
250 µm


Tahová ochrana:
kevlar


Vnější plášť:
UV stabilní LS0H


Optické vlastnosti


MFD:
na 1310 nm 8,8 µm


Vlnová délka s nulovou diperzí:
1300-1324 nm


Útlumy:
na 1310 nm do 0,4 dB/km, na 1550 nm do 0,3 dB/km


Mezní vlnová délka:
do 1260 nm


PMD:
do 0,104 ps/km^1/2


Typický útlum při svaření na vlákno G.652:
méně než 0,05 dB


Mechanické vlastnosti


Průměr kabelu:
3,6 mm +/- 0,1 mm, tloušťka pláště 0,65 mm


Minimální poloměr:
12 mm pro kabel, vlastní vlákno možno ohnout s poloměrem 15 mm pro splěnění norem pro G.657d, 7,5 mm pro splnění normy G.652b


Hmotnost:
11 kg/km


Min. garantovaná tahová zátěž krátkodobá:
1000 N


Odolnost proti tlaku krátkodobá:
500 N/100 mm2


Pracovní teplota:
-40°C +85°C


Balení


Cívka:
500 m


Hmotnost s kabelem:
7,5 kg







Útlum ohybem vlákna:


na 1550 nm (1 otáčka, 7,5 mm poloměr) 0,13 dB


na 1625 nm (1 otáčka, 7,5 mm poloměr) 0,34 dB


na 1550 nm (1 otáčka, 10 mm poloměr) 0,02 dB


na 1625 nm (1 otáčka, 10 mm poloměr) 0,06 dB


na 1550 nm (10 otáček, 15 mm poloměr) 0,01 dB


na 1625 nm (10 otáček, 15 mm poloměr) 0,02 dB

---

Přes veškerou snahu zajistit co nejpřesnější popis, obrázky a technické parametry produktů nemůžeme zaručit, že uváděná data odpovídají skutečnosti. Řada výrobců si vyhrazuje právo změny některých parametrů či vlastností bez předchozího upozornění. Potřebujete-li ujištění o určitých parametrech produktu nebo v případě pochybností, kontaktujte prosím svého obchodníka. Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
