Popis produktu

Rozměry RBA-15-AD5-CAX-A1

A = 770 mm
B = 665 mm
C = 516 mm
D = 600 mm
E = 515 mm
R1 = 724 mm
R2 = 420 mm

Barva: šedá (RAL7035)

Váha NETTO: 27,4kg
Váha BRUTTO: 27,4kg
Maximální zatížení: 30,0kg


Příbaly:
- Klíč - přední dveře 2x
- Vrut 6x50 4x
- Podložka 6,6 4x
- Hmoždinka 10 4x
- Plastová podložka 8x
- Plovoucí matice M6 8x
- Šroub M6x16 8x
- Protiprachová záslepka 1x

Materiál:
- Bezpečnostní kalené sklo tl. 4 mm
- Ocelový plech

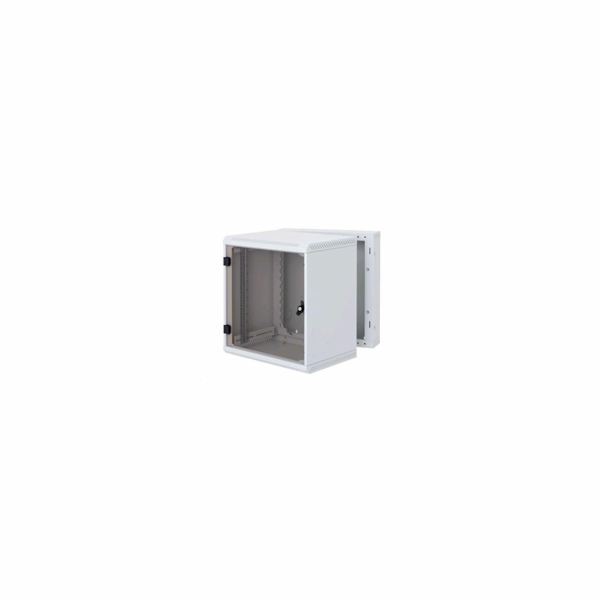

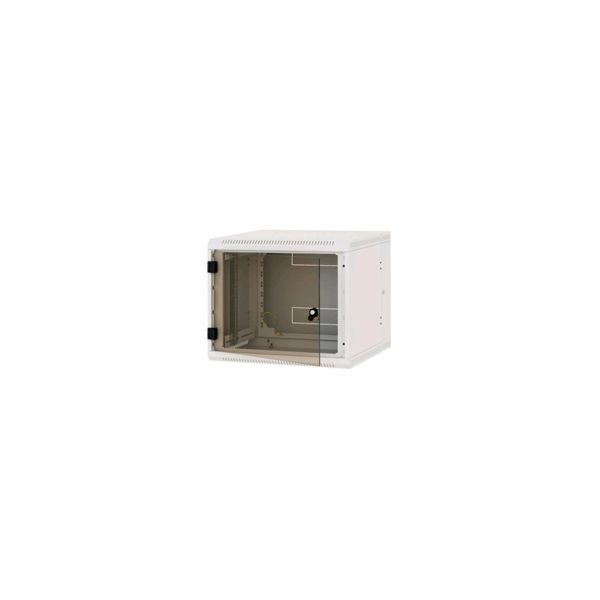

Rozvaděč RBA

• 19“ dvoudílný nástěnný rozvaděč s krytím IP 30
• Rozvaděč se věší přímo na zeď.
• Součástí rozvaděče jsou dvě posuvné vertikální lišty.
• Konstrukce rozvaděče:
– Kompaktní svařovaný rozvaděč
– Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, díky masivním pantům možno otevřít pod úhlem téměř 180°.
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče

Podmínky provozu

• Provozní prostředí:
– Kancelářské
– Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)
• Nutné chránit před:
– mechanickým poškozením
– nesprávnou manipulací
– jiným použitím, než ke kterému je rozvaděč určen
• Nesprávná manipulace je zejména:
– přetěžování (překročení maximální doporučené nosnosti)
– instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení
– zasahování do konstrukce a designu rozvaděče


Montáž rozvaděče

• Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“.
• Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.
• V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče).

---
