Popis produktu

Hybridní rozvaděč RNA-02-A51-YXX-X1
Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží.

Hybridní rozvaděč RNA-03-A51-YXX-X1

PŘEHLED
• IP20 / IK05
• Rozvaděč se věší přímo na zeď, případně jej lze osadit do připraveného otvoru ve zdi.
• Určen k samostatné montáži či v kombinaci s rozvaděčem typu SNA.
• Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů typu SNA.
• Konstrukce rozvaděče:
– Svařovaný skelet z plechu tloušťky 1 mm v kombinaci s plastem PEHD 8 mm.
– Rámová dvířka z kombinace plechu tloušťky 1 mm a plastu PP-H 1,5 mm.
• Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.
• Po obvodu rozvaděče jsou připraveny záslepky k vylomení.
• Maximální dovolené zatížení rozvaděče 20 kg, dveří 2 kg.

SPECIFIKACE
Typ
* RNA-03-A51-YXX-X2

výška A (mm)
* 500

šířka B (mm)
* 500

hloubka C (mm)
* 110

Hmotnost brutto (kg)
* 7

Hmotnost netto (kg)
* 6,7

Rozteč pro zavěšení R1
* 410

Rozteč pro zavěšení R2
* 390

Počet modulů
* 2 x 22

10“ prostup s přípravou pro zásuvky
* 1

Otvor pro zásuvku
* 1

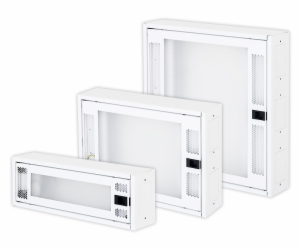

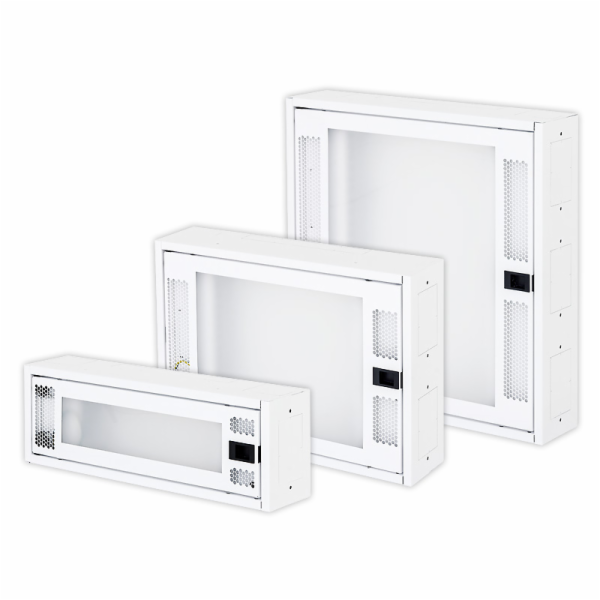

Jedná se pouze o ilustrační foto.

---
