Popis produktu

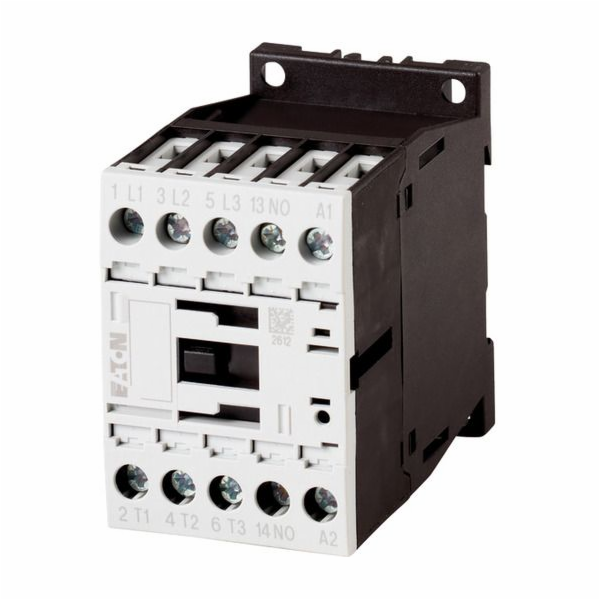

Výkonový stykač, Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem., Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt, Poznámky: Spínací prvky podle EN 50012., Druh proudu AC/DC: AC ovládání
Značka
EATON
Výkonové stykače pro střídavý proud
Jmen. napájecí napětí AC 50Hz
230 - 230 V

Jmen. napájecí napětí AC 60Hz
240 - 240 V

Typ napětí pro ovládání
AC

Jmen.provoz.proud Ie AC1, 400V
22 A

Jmen.provoz.proud Ie AC3, 400V
9 A

Jmenovitý výkon při AC3, 400 V
4 kW

Měřený provozní proud Ie při AC-4,400 V
6 A

Měřený provozní výkon Ie při AC-4,400 V
2.5 kW

Měřený pracovní výkon NEMA
3.7 kW

Počet pomocných spín.kontaktů
1

Typ připojení hlavního obvodu
Šroubová svorka

Počet hlavních spín.kontaktů
3

Vhodné pro modulární instalaci
Ne

---
