Popis produktu

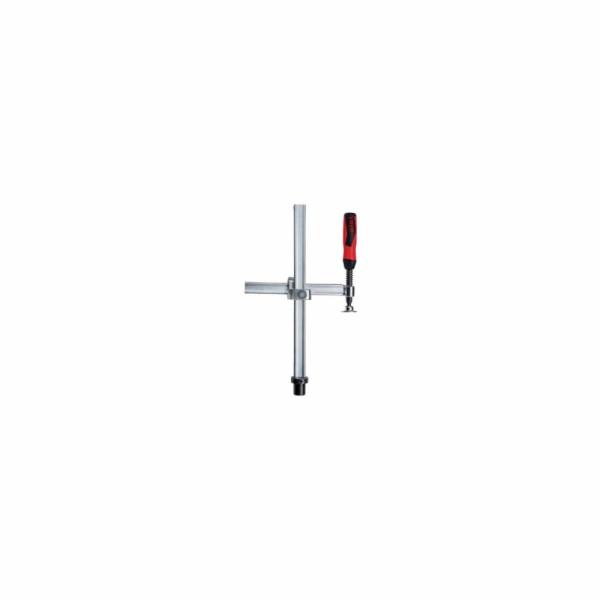

Upínací prvek BESSEY TWV28-30-17H s plynule nastavitelným výstupkem od 110 mm do 175 mm je vhodný pro svařovací stoly s 28 mm perforací. Dosahuje upínací síly až 5 500 N a umožňuje přesné a individuální upnutí obrobku. Profil a posuvný držák jsou temperovány pro pružné a elastické napínání. Páková rukojeť s aretačním mechanismem zajišťuje přesné, rychlé a proti vibracím bezpečné upnutí.
Průměr šroubu
28 mm
rozpětí
300 mm
Převis
110-175 mm
železnice
28 x 11 mm
Hmotnost
2,48 kg
Upínací prvky BESSEY TWV pro svařovací stoly, které jsou v projekci flexibilní, jsou v projekci nejen plynule nastavitelné, ale jsou k dispozici také ve třech variantách rukojetí.
2
Projekce 100, 120 mm nebo 140 mm, s upínacími prvky BESSEY TW pro svařovací stoly máte na výběr mezi třemi variantami rukojeti a třemi variantami výstupků.
3
Silný a speciální upínací prvek TWM28 má tepelně odolnou speciální přítlačnou desku se slinutou ocelovou vložkou, kterou lze otočit až o 35 °. U varianty chapadla TW28GRS je vřeteno zvenčí a umožňuje tak mimo jiné volný přístup do pracovního prostoru.
4. místo
Ideální pro zábradlí, ať už kulaté, oválné nebo hranaté? upínací příslušenství stolu Vario TWVAD jsou perfektní. Protože se plynule přizpůsobují svařovanému dílu od 60 ° dovnitř do 60 ° ven.
5
Používané rychlé svorky, díky adaptéru TWA-STC a odpovídajícímu rozšíření TWX, lze rychlé svěrky BESSEY s vodorovnou základovou deskou rychle použít také na svařovacích stolech.
6.
Otočný adaptér TW28AV ve spojení s nástavcem TW28X umožňuje úhlové a vodorovné upnutí a umožňuje také šikmé nebo vodorovné upnutí. Umožňuje to plynule výkyvné vřeteno s rozsahem výkyvu -52 ° až + 52 °.
7.
K dispozici jsou svěrky stolního stroje, pracujete již se svorkami stolního stroje BESSEY a chtěli byste je použít na svém svařovacím stole? Potom vám to umožňuje závěs TW28HO jednoduchým zašroubováním do otvoru ve spodní části svorky stolu stroje.

---
