Popis produktu

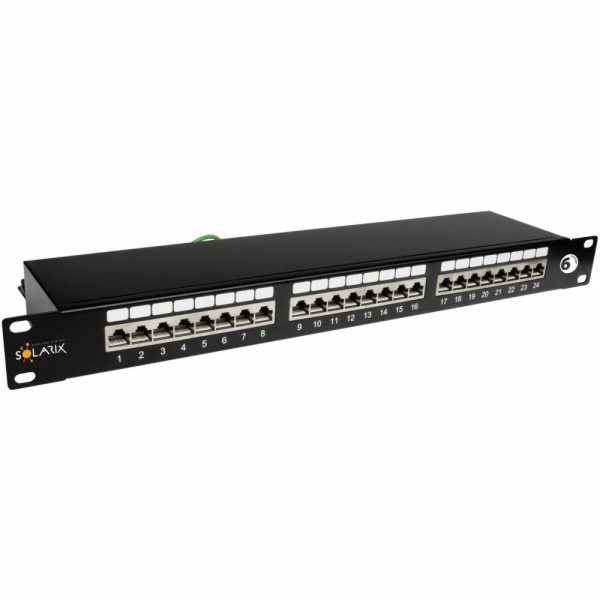

Patch panel Solarix SX24-6-STP-BK je stíněný panel kategorie 6
(CAT6)
pro budování rozlehlých sítí se stíněnými (STP) kabely, který je
osazen 24 porty RJ45 a duální IDC svorkovnicí 110/Krone .
Tento panel bez problémů převyšuje požadavky definované v mezinárodních
standardech ANSI/TIA 568, ISO/IEC 11801 a EN 50173 pro kategorii 6 a třídu
vedení Class E, včetně všech nejnovějších dodatků.
CAT6 pracuje s šířkou pásma 250 MHz a umožní dosáhnout přenosové rychlosti
až 1 GB/s s garancí funkčnosti všech standardizovaných protokolů až po
1000BASE-TX .
Přestože je dnes možné vytvořit strukturovanou síť pomocí bezdrátové technologie, kabely jsou stále nejstabilnější a nejspolehlivější možností.

Panel je navrhnut tak, aby byl robustní a spolehlivý, poskytoval maximální
výkon a umožnil jednoduchou instalaci . Součástí těla panelu je vyvazovací
lišta pro pevné uchycení a přehledné uspořádání datového kabelu. Součástí patch panelu je
zemnící drát , který slouží k instalaci stíněné kabeláže.
Ten je možné využít k propojení stíněných vložených komponentů přímo se
zemněním rozvaděče.
Eliminace Alien Crosstalku
Alien Crosstalk je přeslech mezi páry kabelů v jednom
kabelovém svazku, který je ovlivněn vzdáleností jednotlivých kabelů,
frekvencí signálu i velikostí zkrutu. Čím je vyšší frekvence signálu, tím se
zvyšují hodnoty Alien Crosstalku. Stejně tak platí, že rušení je větší v
kabelových párech s menším zkrutem a vůbec nejhorší rušení signálu probíhá v
párech se stejným zkrutem. Odstup šumu, přeslechy a útlum jsou však u kategorie 6
výrazně nižší než u
kategorie 5E .
Podpora PoE
Velkou výhodou je podpora PoE , tedy možnost napájení
pomocí Ethernetu, které výrazně sníží vynaložený čas pro instalaci i náklady
na provoz . Technologie Power of Ethernet vám umožní, aby 1 ethernetový kabel současně
přenášel elektřinu i data . Díky tomuto řešení ušetříte zásuvky i napájecí kabely, kdy stačí
zapojit pouze 1 datový konektor namísto 2
konektorů . PoE tak zajistí zálohované napájení i při výpadku napájecí sítě v okolí přístroje – centrální zdroj PoE je obvykle napájen
ze zdroje nepřerušovaného napájení (UPS).

Velikost 1U
Panel s velikostí
1U
je vhodný pro montáž do 19palcových datových rozvaděčů. Patch panel tak skvěle poslouží správci sítě
k použití spojovacích a směrovacích obvodů pro monitorování, propojení a
testování obvodů flexibilním způsobem nebo k připojení jednotlivých
uživatelů do aktivních zařízení, jako jsou switche nebo telefonní ústředny.
Maximální vzdálenost pro instalaci trvalých spojů je 90 m , ke kterým máte k
dispozici dalších 10 m pro libovolné zakončení propojovacích kabelů.
Označení pomocí barev a čísel
Kontakty jsou na svorkovnici odlišeny barvami a čísly podle typu zapojení
a standardů T568A
a T568B . Liché číslo označuje vždy polobarevný vodič a sudé plně barevný.
Díky barevnému a číselnému značení jednotlivých vodičů přímo na desce
plošných spojů rapidně zvýší přehlednost kabelového managementu ,
čímž se výrazně minimalizuje riziko špatného zapojení .

Hlavní přednosti

Patch panel Solarix SX24-6-STP-BK vám ulehčí organizaci a práci s kabely
Panel s velikostí 1U je vhodný pro montáž do 19palcových datových
rozvaděčů
Skvělé řešení při budování rozlehlých sítí s STP kabely
Na zadní straně jsou háčky pro lepší kabelový management
Součástí těla panelu je vyvazovací lišta pro pevné uchycení a přehledné uspořádání datového kabelu
Podpora PoE – sníží vynaložený čas pro instalaci i náklady na provoz
a zajistí zálohované napájení i při výpadku napájecí sítě
Panel je osazen 24 porty RJ45 a duální IDC svorkovnicí 110/Krone
Kontakty jsou barevně odlišeny podle typu zapojení a standardu
(T568A či T568B)
Kontakty mají krytí 50 μin zlata a 100 μin niklu – minimální
životnost portu 1000 zapojení/odpojení
Panel pracuje s šírkou pásma 250 MHz a umožní dosáhnout až 1GB/s
přenosové rychlosti
Solarix SX24-6.STP-BK bez problémů splňuje standard 6/Class E



Specifikace

Značka: Solarix
Model: SX24-6-STP-BK
Určení: patch panel
Způsob montáže: 482,6 mm (19 palců)
Velikost racku: 1U


Výkon

Kategorie: CAT6
Nejvyšší podporovaný protokol: 1000BaseT, 1000BaseTX
Počet portů: 24x RJ45
Pracovní frekvence: 250 MHz
Stínění: Ano
Podpora PoE: Ano
Vyvazovací lišta: Ano
Min. životnost portu: 1000 zapojení/odpojení
Materiál nekovových částí: FR plast podle UL94-0
Krytí kontaktů: 50 μin zlata a 100 μin niklu
Velikost vodiče: AWG 26 - 22
Svorkovnice: Krone 8p8c
Min. životnost svorkovnice: 200 zařezání
Zařezávací nože: slitina bronzu, P, Sn a Pb


Fyzické vlastnosti

Skladovací teplota: -40 až 70°C
Provozní teplota: -10 až 60°C
Max. provozní vlhkost: 93%
Barva: černá
Hmotnost: 2,036 kg
Rozměry (Š x V x H): 48,4 x 4,4 x 13,7 cm
Hmotnost balení: 2,086 kg
Rozměry balení (Š x V x H): 51 x 7,5 x 15 cm


Obsah balení

1x STP Patch panel Solarix SX24-6-STP-BK

---
